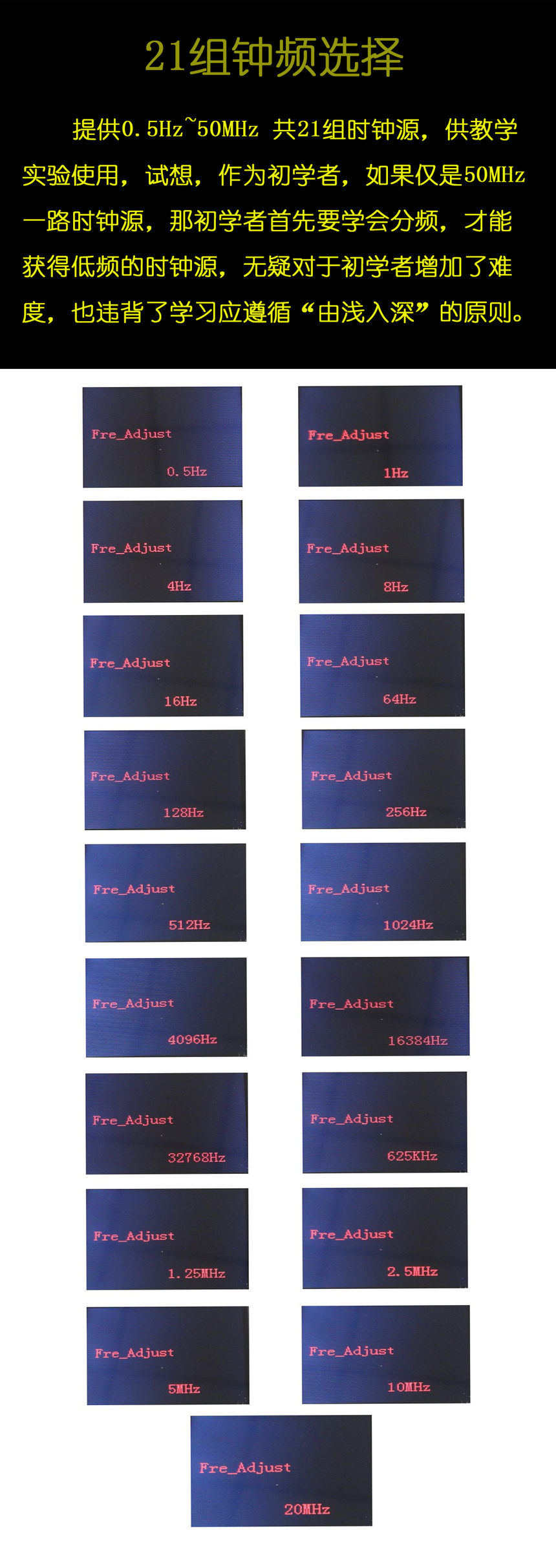

一、系統分四大部分 核心板+動態配置IO+擴展部分+擴展板）

（核心板，X7A35T共180個引腳外擴,X7A75T共216個引腳外擴）

 核心板采用兼容兩個型號芯片形式，Xilinx Artix7系列（1）、XC7A35T，(2)、XC7A75T，封裝：FGG484，速率等級：-2，主要資源對比，IO引腳35T是250個，75T是285個，相差35個，相同的引腳兼容。

采用Artix系列8大優勢：

1） 基于 6 輸入查找表（LUT）技術的高級高性能 FPGA 邏輯，可配置為分布式存儲器；

2） 擁有 36Kb 容量的雙端口 Block RAM，內置 FIFO 邏輯，可用于片上數據緩沖；

        3）采用高性能 SelectIO™技術，支持高達 800Mb/s 的DDR3 接口；

4） 內置高速串行收發器，支持從 500 Mb/s 到最大速率 6.25 Gb/s 的收發速度，可實現 50 Gb / s 的峰值帶寬;

5） 用戶可配置的模擬接口（XADC），并集成了雙 12 位 1MSPS 模數轉換器具有片上熱傳感器和電源傳感器的數字轉換器；

6） 端口引腳采用單端和差分 I/O 標準，速度高達 1.25 Gb/s；

7） 擁有高達 264 GMAC 運算性能的信號處理能力；

8） 強大的時鐘管理器件（CMT），結合了鎖相環（PLL）和混合模式時鐘管理器（MMCM）模塊，可以實現高精度和低抖動。

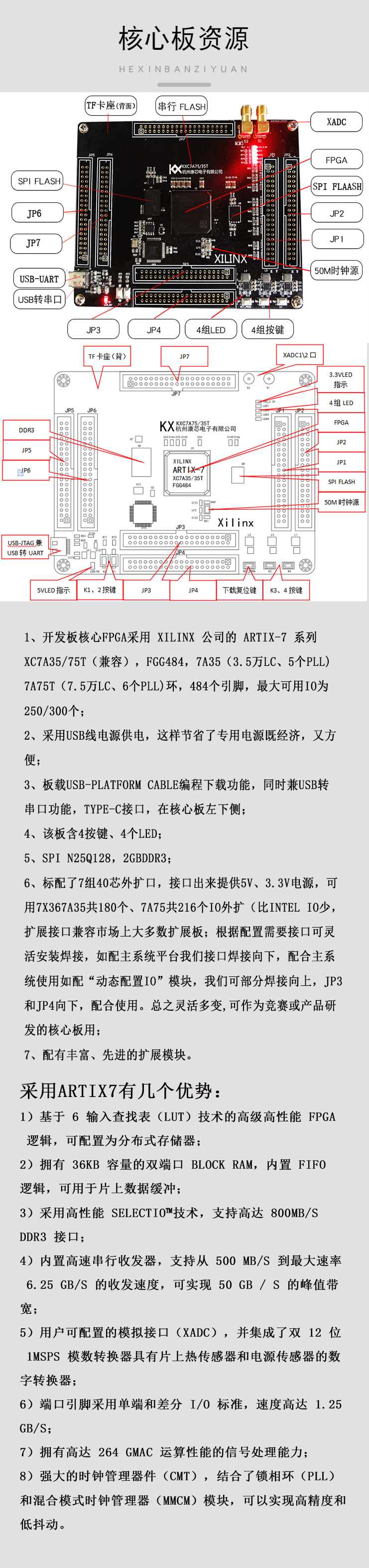

 （二）核心板

           1、Xilinx 公司Artix系列7A35或75T（根據用戶配置） ；FPGA采用 家族第七代芯片芯片是 Xilinx 公司的 Artix7系列，其具體型號為 xc7a75/35tfgg484-2。 FPGA 芯片的 I/O 驅動電壓寬泛，從 1.2v 到3.3v 都支持，并且支持 DDR3 的 800Mb/S 高速輸入輸出。XC7A75/35T FPGA 芯片包括了 6 個 IO Bank，Bank13、14、15、16、34、35，IO Bank 可以理解為是 FPGA 的一個部分，每個Bank 的 IO電壓和特性是相同的，有些高速接口的 IO 只能接到同一個 Bank IO 上面，比如千兆網接口。

75T芯片有 75K LC （邏輯單元），3.78Mbit BRAM， 6 個時鐘管理單元，35T該芯片有 33K LC（邏輯單元），1.8Mbit BRAM， 5 個時鐘管理單元；該芯片 484 個 引腳，它的速度等級為 2，并且采用的是 FGG 封裝方式。用戶可用的 IO 75T為285個，35T/為 250 個，可以滿足大多數設計需求。一下式Artix系列型號對比：

2、采用USB線電源供電，這樣節省了專用電源，既經濟有方便；

3、板載USB Type-c接口雙功能（1）USB-JTAG Platform Cable FPGA編程下載功能，（2）USB轉uart，節約，可靠、穩定；

4、該板含2按鍵、4個LED、2GMB DDR3、掉電配置器件N25Q12M，；

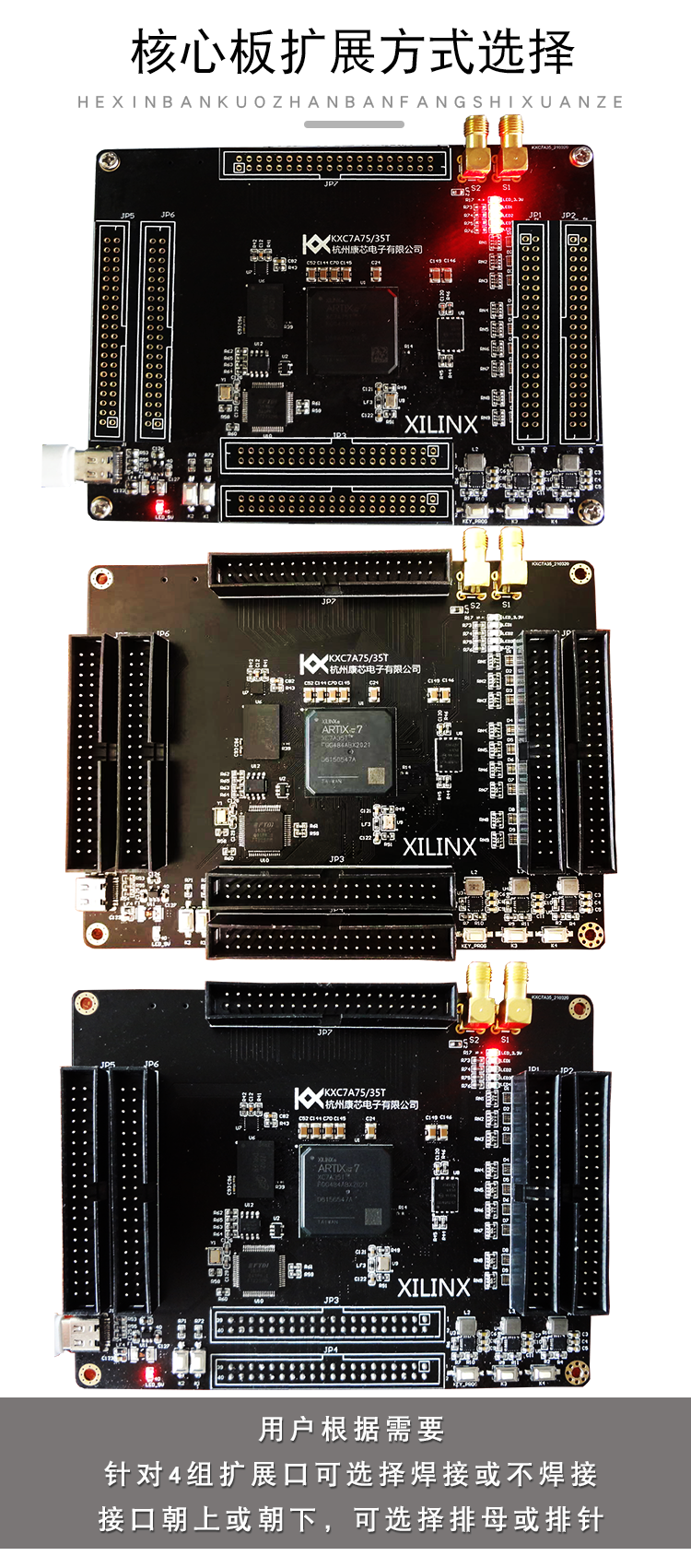

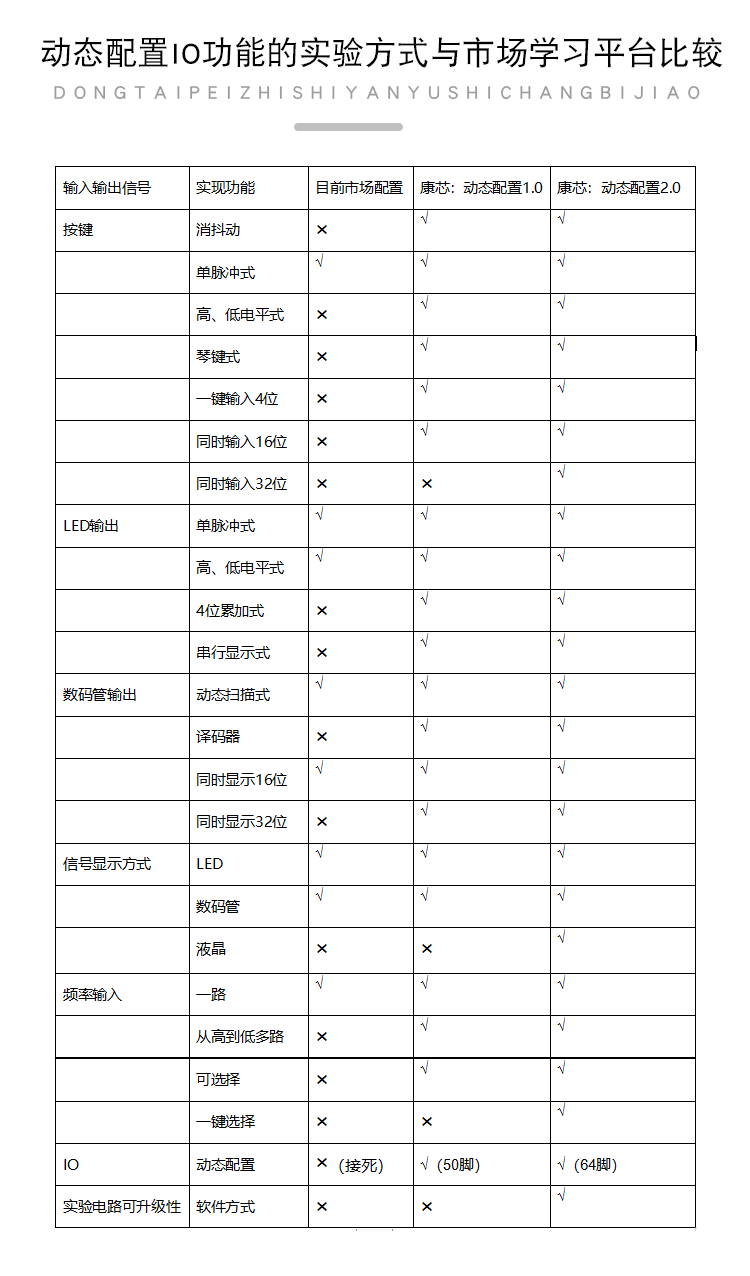

5、標配了7組40芯外擴口，接口出來提供5V、3.3V電源，擴展接口兼容市場上大多數擴展板；根據配置需要，接口可靈活安裝焊接，如配主系統平臺，我們接口焊接向下，配合主系統使用，如配“動態配置IO”模塊，我們可部分焊接向上，JP3和JP4向下，配合使用�？傊�靈活多變。

6、配有豐富、先進的擴展模塊。

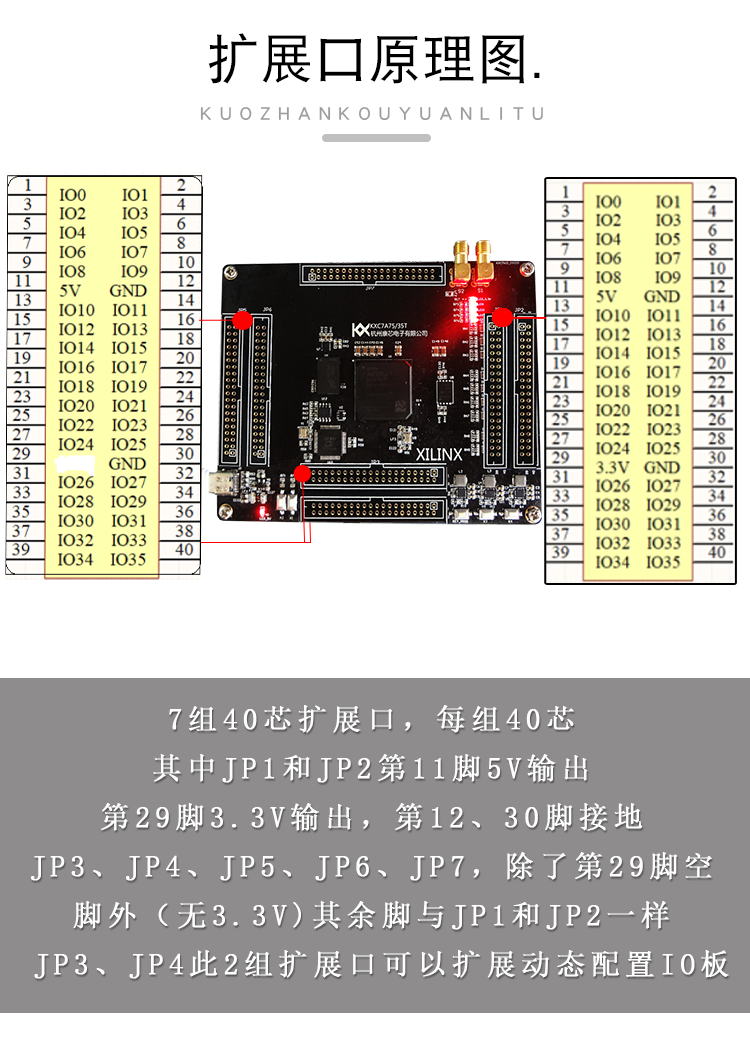

       7、7組 40芯252個IO腳擴展座。

       8、TF卡座（背面）

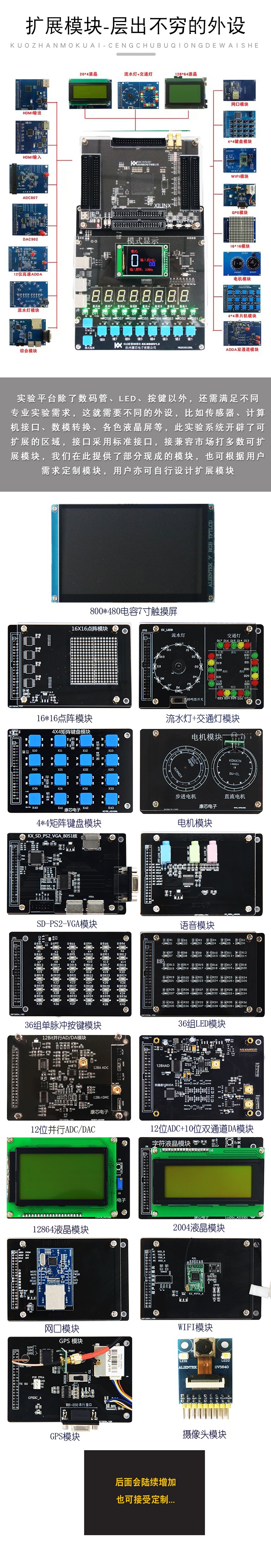

（二）可選配擴展板

1、直流電機及四項八拍可細分紅外測速步進電機模塊

2、24組LED流水燈模塊

3、流水燈+交通燈模塊

4、16X16LED點陣模塊

5、高速12并行高速并行ADC，12位并行DAC模塊。

7、高速12位并行ADC+雙通道10位DAC模塊

6、WIFI模塊

7、基于W5200網口模塊

8、HDMI輸出模塊

9、HDMI輸入模塊

10、4X4矩陣鍵盤模塊

11、CPLD+4X4矩陣鍵盤模塊

12、語音處理模塊，包含音頻輸入、輸出、麥克輸入

13、20*4字符液晶模塊

14、128*64點陣液晶模塊

15、GPS通信

16、SD+CPLD+VGA+2組PS/2模塊

17、7寸電容觸摸彩屏

18、8位AD+雙通道DA

19、16組LED+16組開關
