FPGA綜合實驗平臺-紫光同創（國產FPGA)

            型號：KXMS65P-PGL25/50GT實驗系統

 產地 杭州  廠商：杭州康芯

 一、系統分四大部分 核心板+動態配置IO+擴展部分+擴展板）

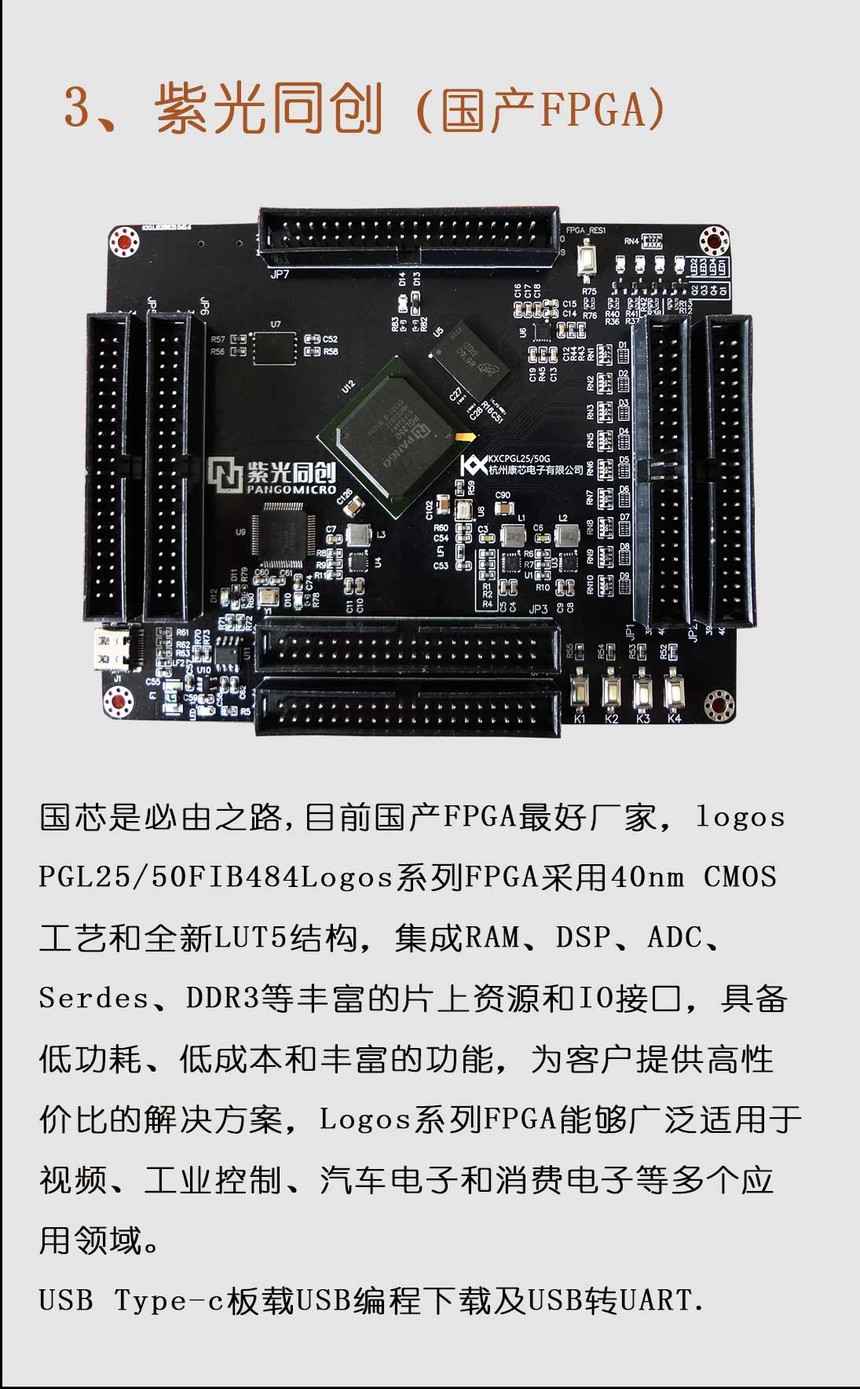

核心板采用兼容兩個型號芯片形式，紫光同創（國產FPGA）Logos系列（1）、PGL25G，(2)、PGL50G，封裝：FGG484。

Logos系列FPGA采用40nm CMOS工藝和全新LUT5結構，集成RAM、DSP、ADC、Serdes、DDR3等豐富的片上資源和IO接口，具備低功耗、低成本和豐富的功能，為客戶提供高性價比的解決方案，Logos系列FPGA能夠廣泛適用于視頻、工業控制、汽車電子和消費電子等多個應用領域。

采用Logos系列特性：

1） 低功耗、成熟的 40nm CMOS 工藝；

2） 靈活的可編程邏輯模塊CLM，12K~100K LUTS；

3）12K~100K LUTS；

4）支持RAM軟錯誤檢測與糾錯功能；

5） 支持DDR3 800Mbps;

6） 支持多種標準IO, LVDS、MIPI接口；

7） LVDS最高速率800Mbps；

8） SERDES速率高達6.375Gbps；

9） 集成ADC硬核。

10）256bit AES加密

 （二）核心板

 1、紫光同創公司Logos系列PGL25或50T（根據用戶配置） ；其具體型號為 PGL25/50GFBG484。 FPGA 芯片的 I/O 驅動電壓寬泛，從 1.1v 到3.3v 都支持，并且支持 DDR3 的 800Mb/S 高速輸入輸出。資源LUT4 27072/51360個；RAM(Kbit) 1080/2412個；PLL 4/5個；最大IO 308/341個。具體資源對比見下圖

2、采用USB線電源供電，這樣節省了專用電源，既經濟有方便；

3、集成板載USB雙功能，（1）USB-JTAG FPGA編程下載功能，(2) USB轉UART功能，type-c接口，節約，可靠；

4、該板含4按鍵、4個LED、2GMB DDR3、掉電配置器件N25Q128M，；

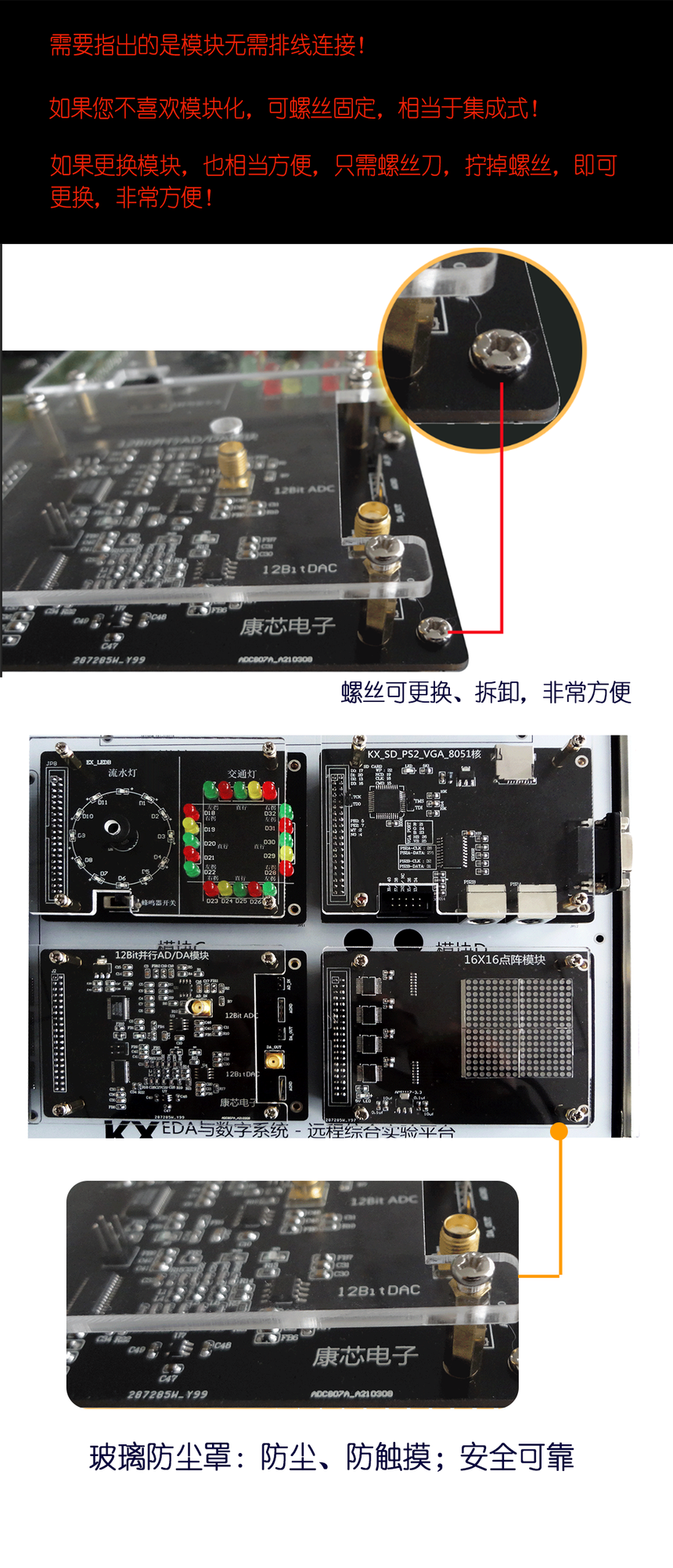

5、標配了7組40芯外擴口，接口出來提供5V、3.3V電源，擴展接口兼容市場上大多數擴展板；根據配置需要，接口可靈活安裝焊接，如配主系統平臺，我們接口焊接向下，配合主系統使用，如配“動態配置IO”模塊，我們可部分焊接向上，JP3和JP4向下，配合使用�？傊�靈活多變。

6、配有豐富、先進的擴展模塊。

7、7組 40芯252個腳擴展座。

8、TF卡座（背面）

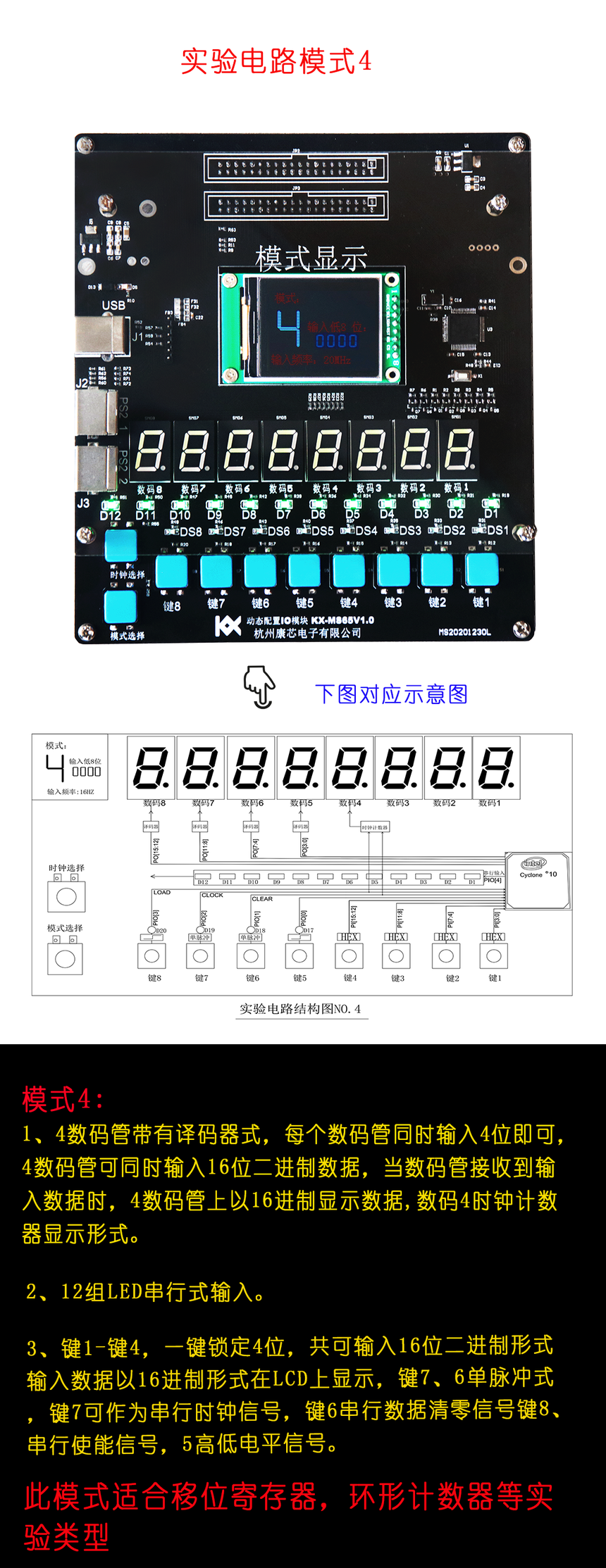

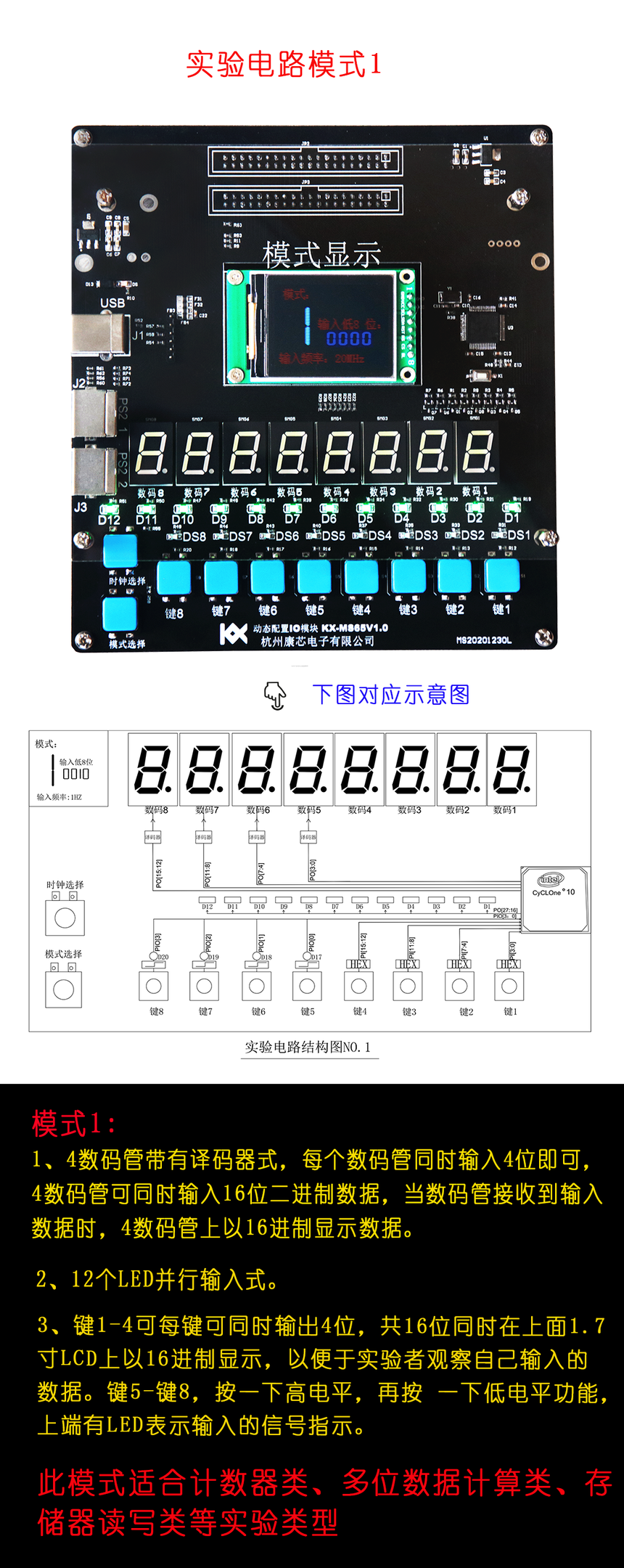

（二)1+10動態配置IO實驗電路結構

注釋：何為1+10

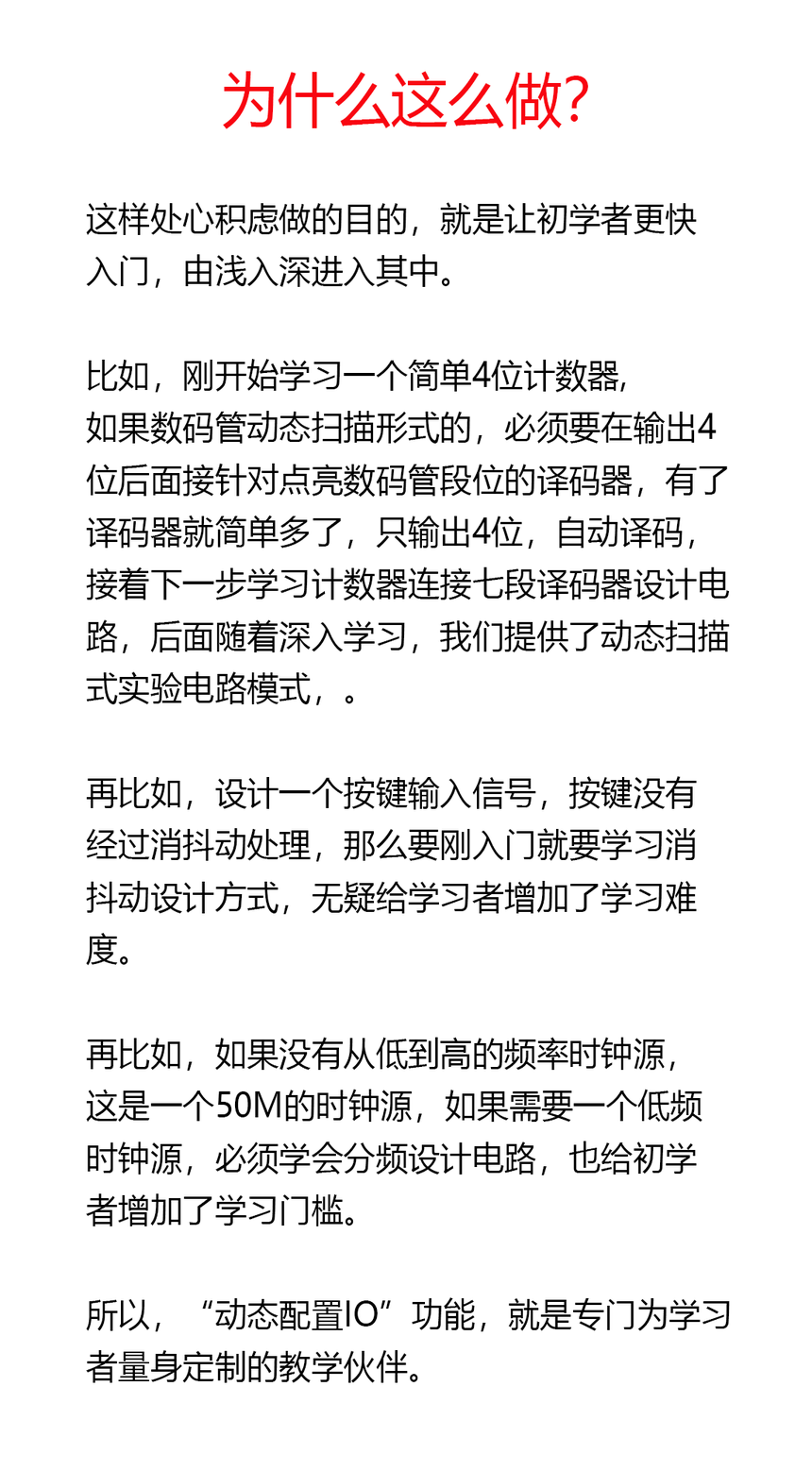

1”：提供1組和絕大多數開發系統一樣的8組動態掃描式結構數碼管和非消抖動形式的8組按鍵；“10”提供10組由淺入深，滿足不同專業，非常適合教學的、完成不同實驗項目的實驗電路結構。所以稱為：1+10實驗電路模式，“買一送十”。

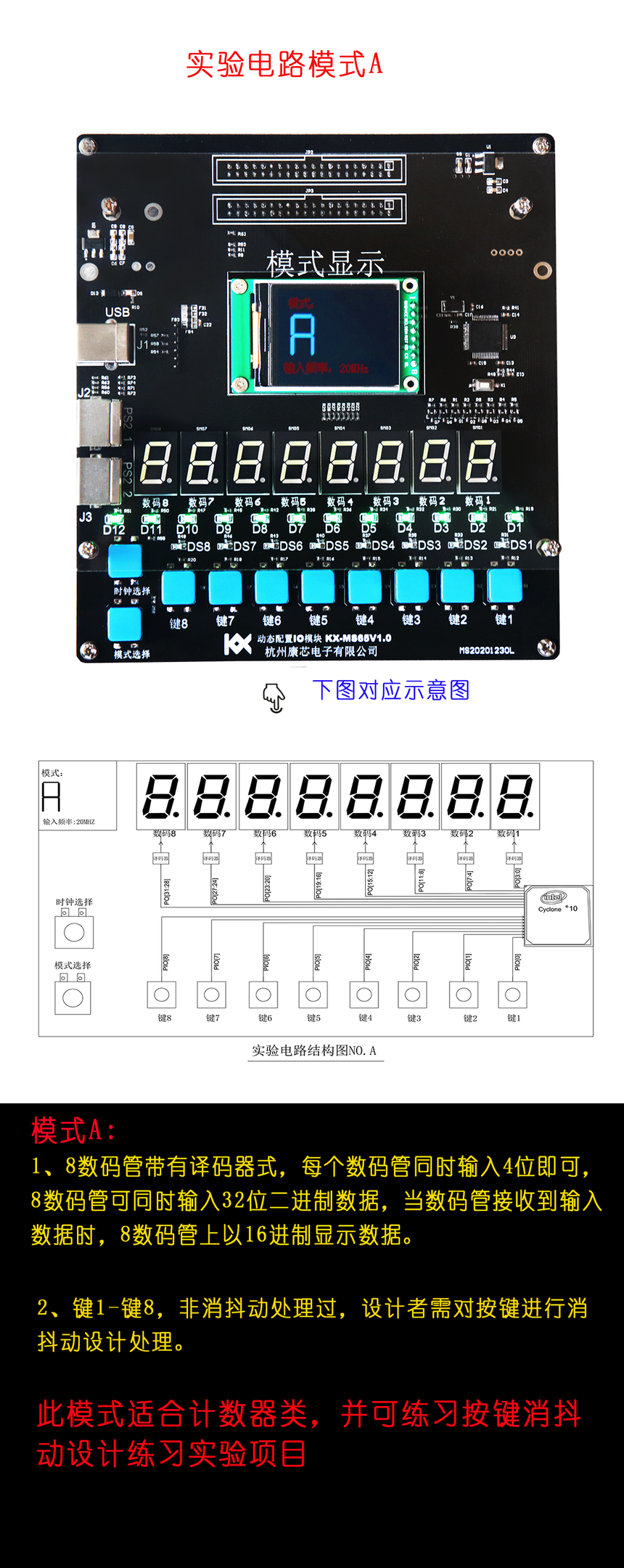

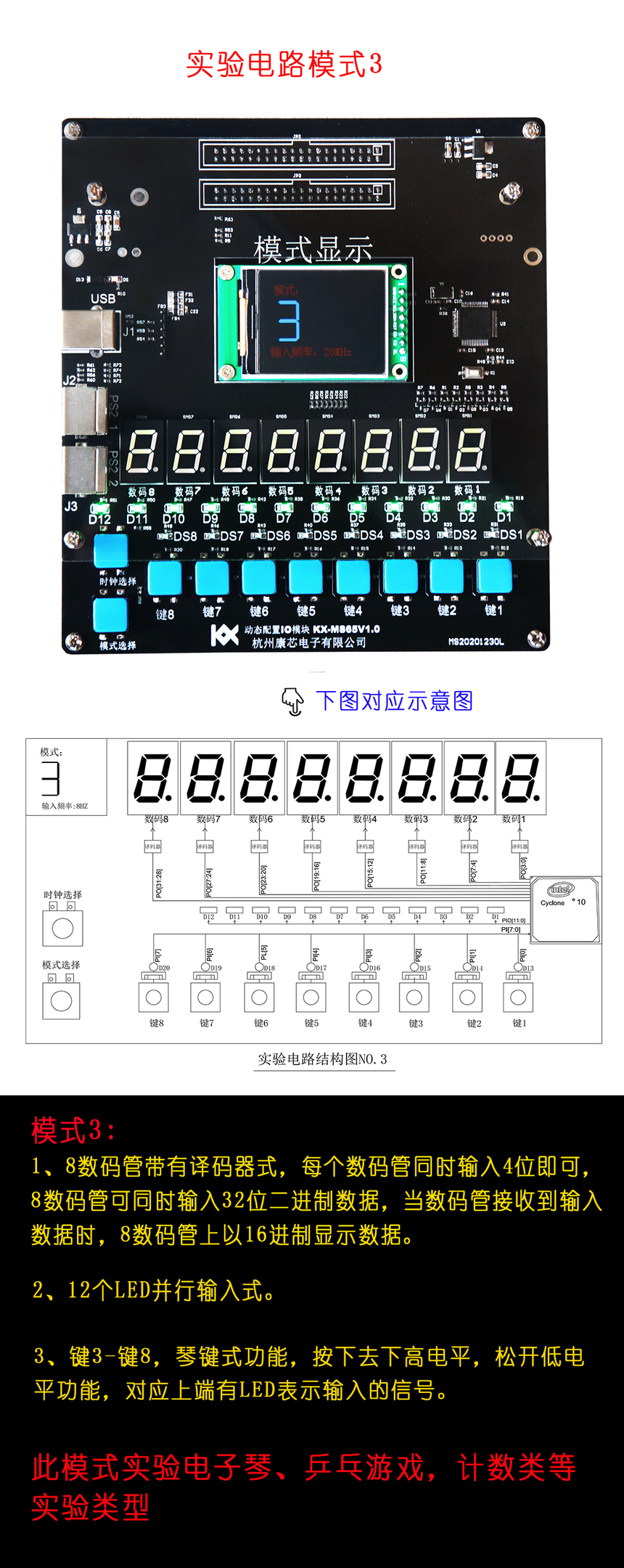

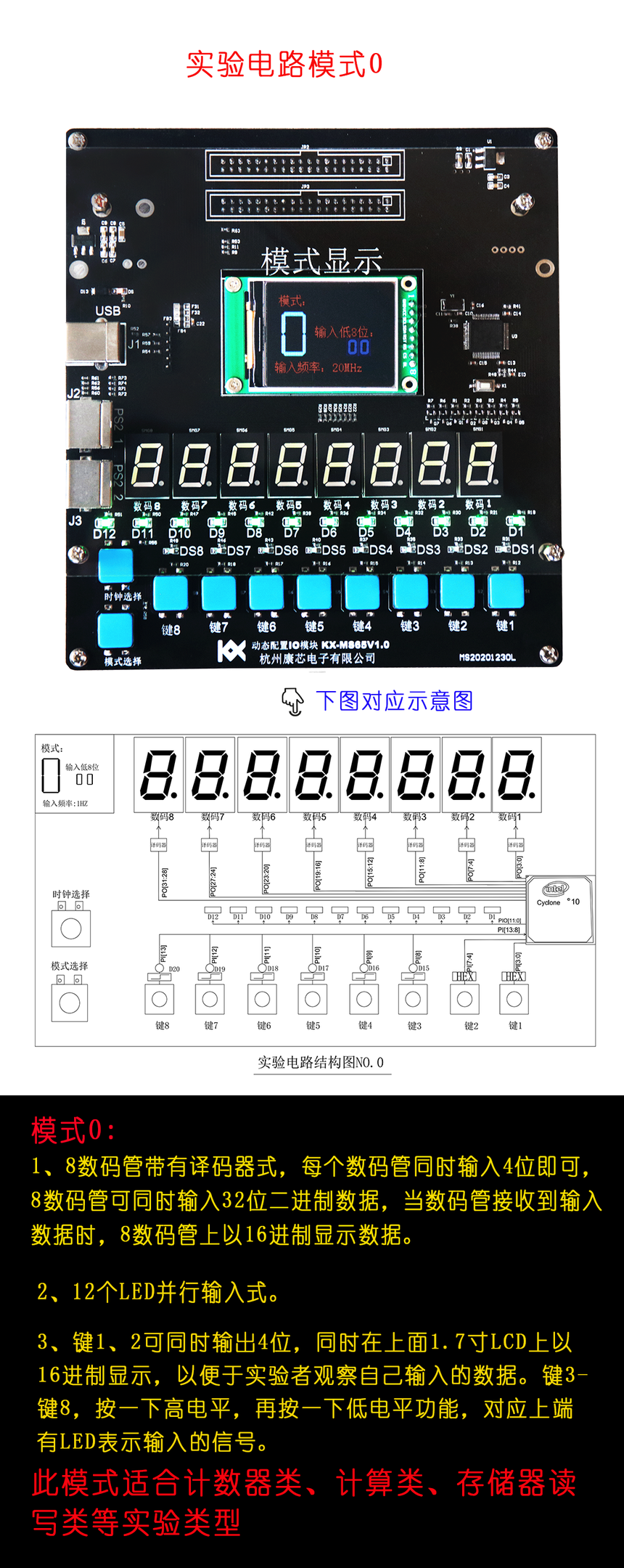

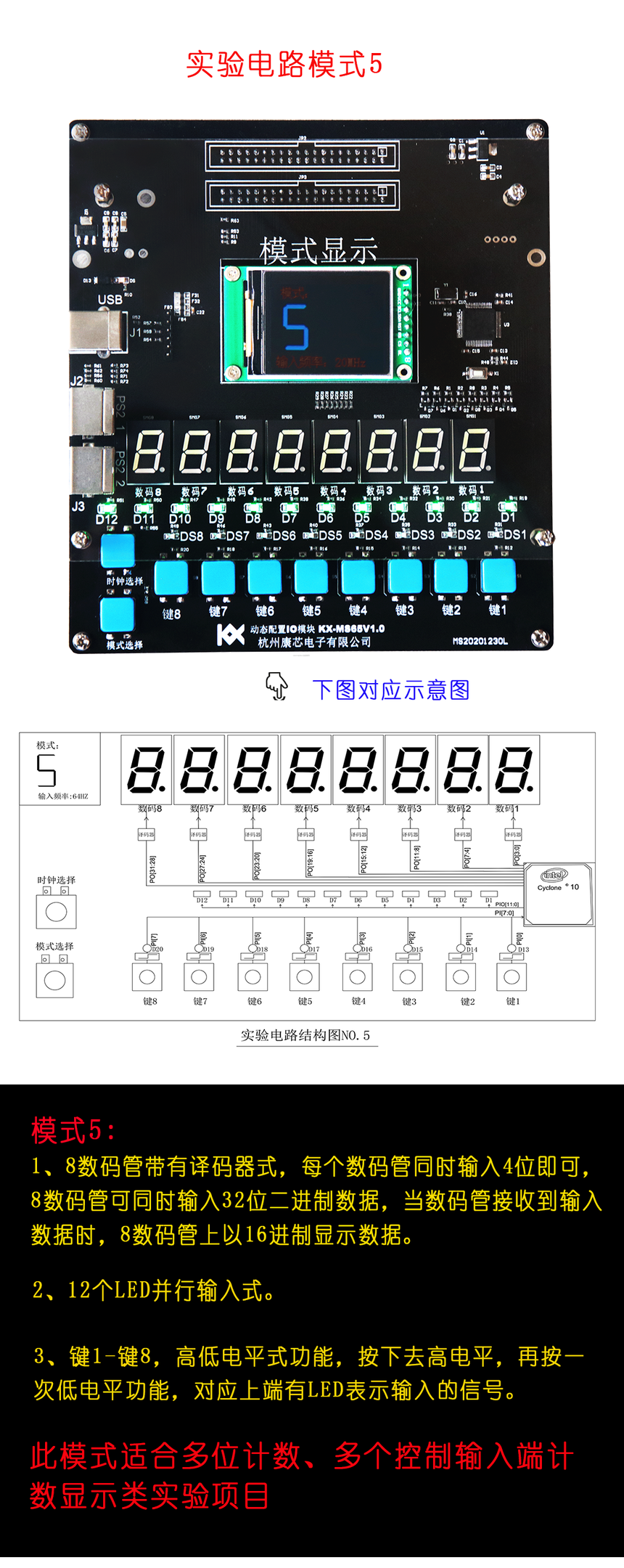

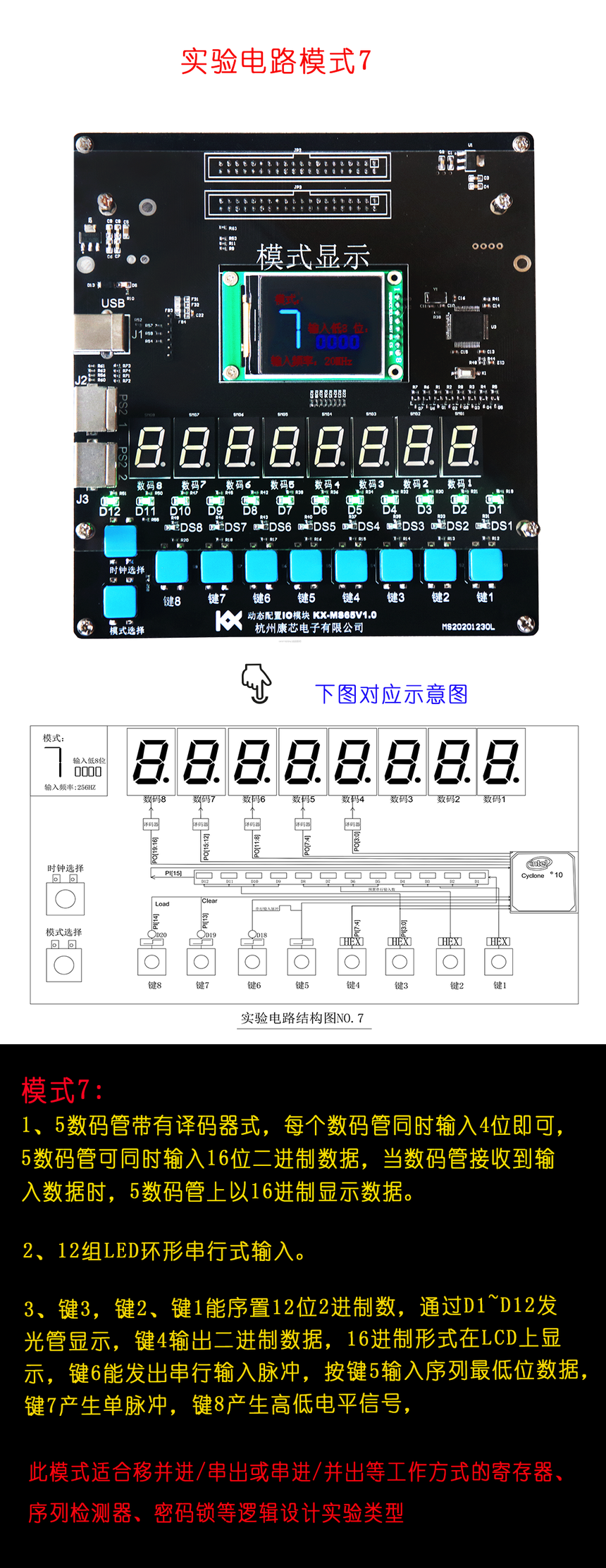

 1、動態配置IO系統電路，11種實驗電路結構，含8個數碼管，20個led ,8組按鍵，一個復位鍵，一個時鐘頻率選擇鍵，一個電路模式選擇鍵。

 2、動態配置有64個IO可動態配置，數碼管可切換成帶有16進制或BCD譯碼器式，七段譯碼器式，動態掃描式，led可切換成脈沖式，脈寬式、串行式，按鍵可切換脈沖式、脈寬式，4位二進制式，琴鍵式。同時可輸入輸出各32位二進制，帶消抖動和非消抖動模式。

  3、1.8寸LCD，顯示實驗電路模式，輸入信號顯示，輸入頻率顯示。

  4、共提供05Hz~20MHz 20組時鐘頻率供選擇。

  5、2組PS/2接口z。

  6、提供5V開關電源及USB接口電源。

                                             logos系列資源對比圖

（三）擴展部分

   1、6組可接插擴展板標準40芯座

（四）擴展模塊

A標配模塊（基礎部分）

   1、7寸電容觸摸屏

   2、流水燈+交通燈模塊

   3、16X16LED點陣模塊

   4、20*4字符液晶模塊

5、4X4矩陣鍵盤

B選配擴展板

    1、TF+CPLD+VGA+2組PS/2模塊

    2、36組單脈沖鍵盤模塊

    3、36組LED流水燈模塊

    4、高速12并行高速并行ADC，12位并行DAC模塊。

    5、高速12位并行ADC+雙通道10位DAC模塊

    6、WIFI模塊+超聲波模塊

    7、基于W5200網口模塊

    8、HDMI輸出模塊

    9、HDMI輸入模塊

    10、CPLD+4X4矩陣鍵盤模塊

    11、語音處理模塊，包含音頻輸入、輸出、麥克輸入

    12、128*64點陣液晶模塊

    13、GPS通信

    14、SD+CPLD+VGA+2組PS/2模塊

    15、直流電機及四項八拍可細分紅外測速步進電機模塊

    16、36位按鍵模塊

    17、16組LED+16組開關模塊

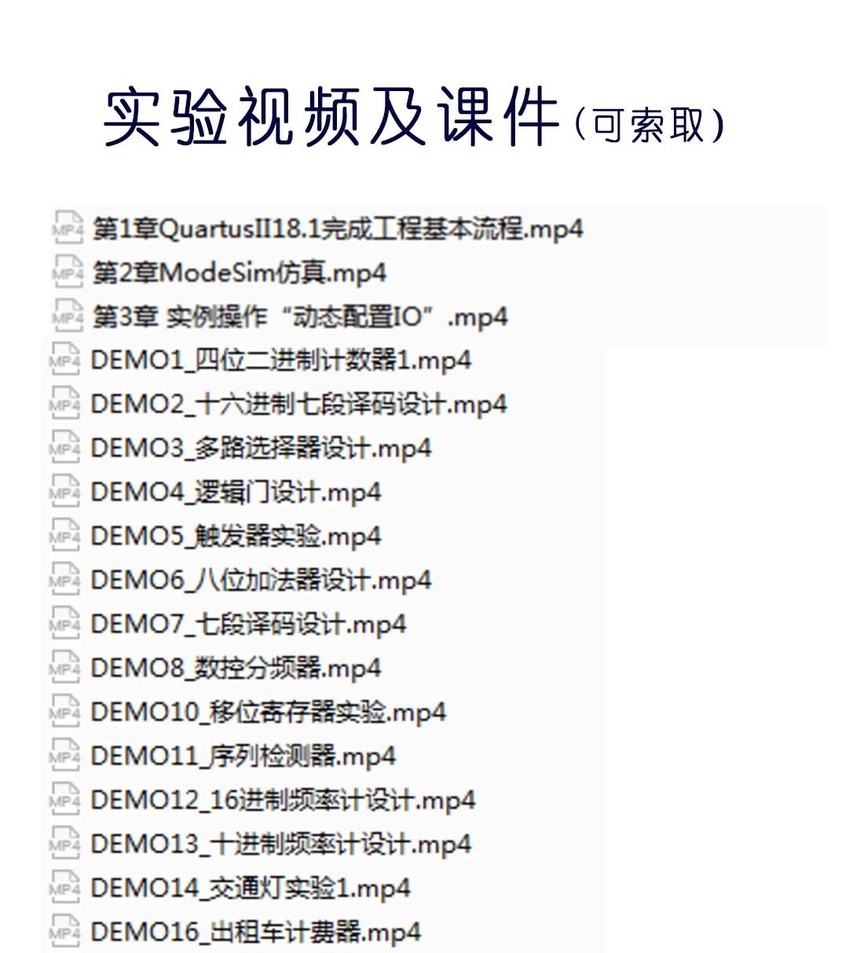

 (五）提供實驗（除實現基礎和硬件配備實驗外，有些需要外設模塊）

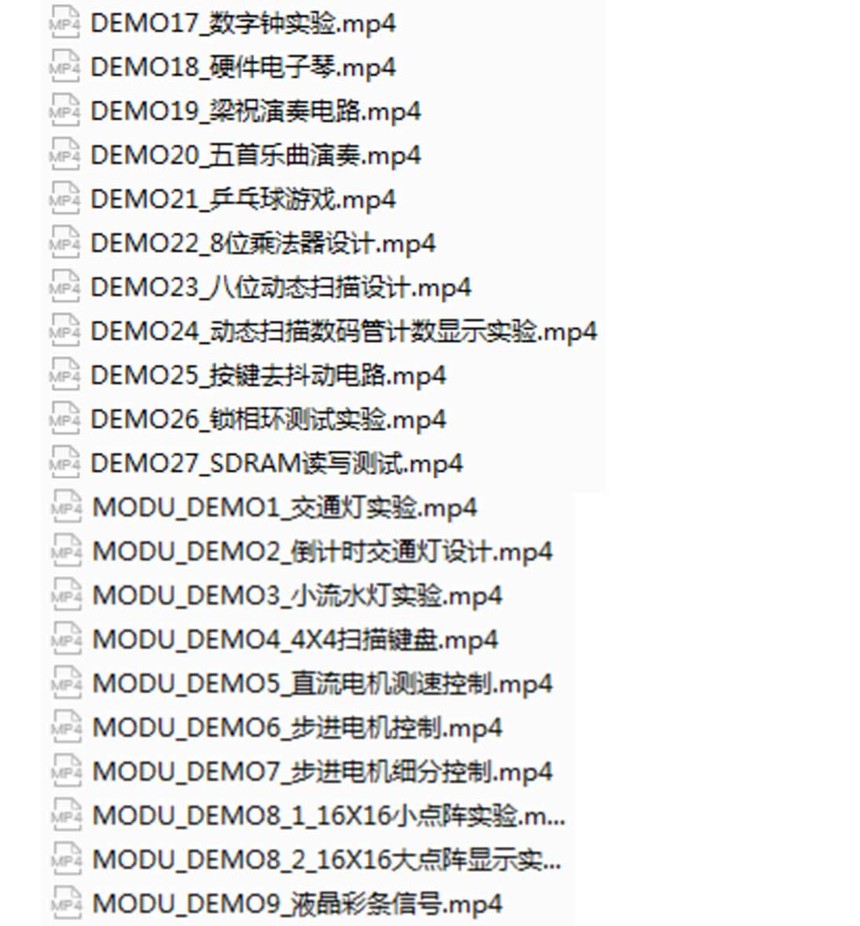

1、“動態配置IO”實驗

   四位二進制計數器

   多路選擇器

   觸發器實驗

   8位HDL加法器實驗

   7段譯碼器設計

   數控分頻器

   8位原理圖加法器實驗

   移位寄存器實驗

   序列檢測器

   16進制頻率計

   10進制頻率計設計

   交通燈實驗

   搶答器

   出租車計費器

   數字鐘

   硬件電子琴

   梁祝演奏電路

   5首音樂演奏電路

   乒乓球游戲

   8位乘法器實驗

   8位動態掃描實驗

   動態掃描數碼管秒表實驗

   按鍵去抖動電路

   DDR3測試實驗

   PLL測試實驗

2、擴展模塊實驗

   交通燈實驗

   倒計時交通燈設計

   小流水燈實驗

   4X4鍵盤顯示

   直流電機測速控制

   步進電機控制

   步進電機細分控制

   16X16小點陣實驗

   16X16大點陣顯示實驗TFT彩條信號

   12位DA波形發生器實驗

   12位ADDA采樣實驗

   10位雙通道DA實驗

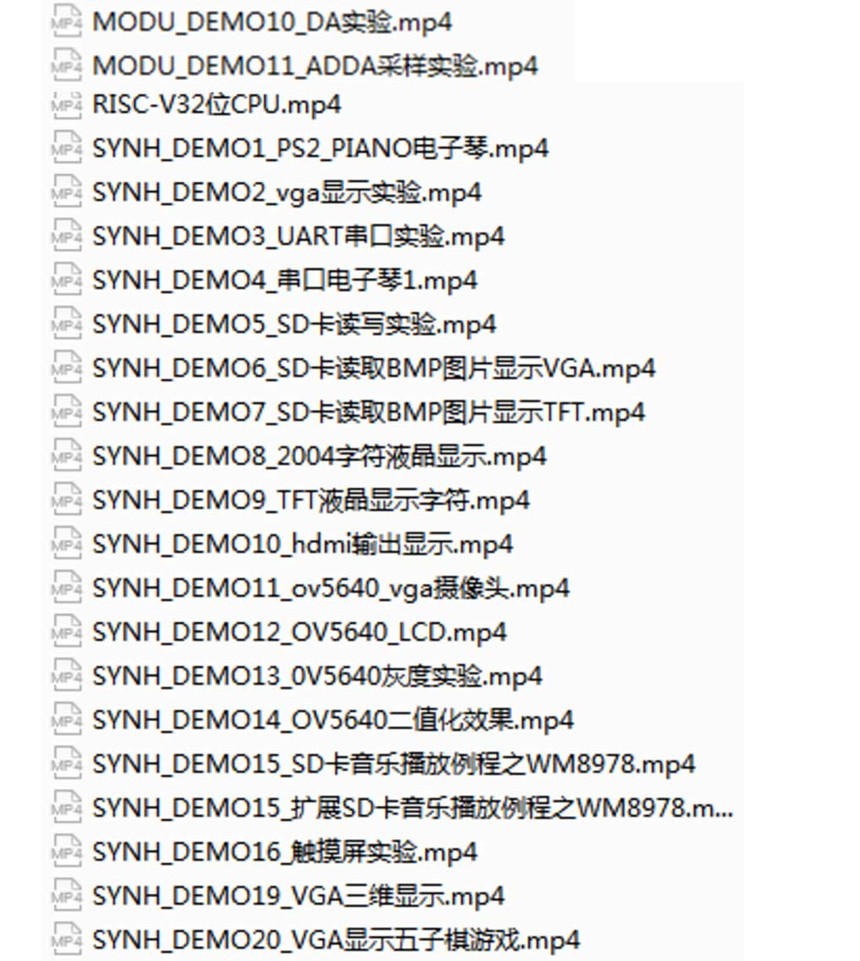

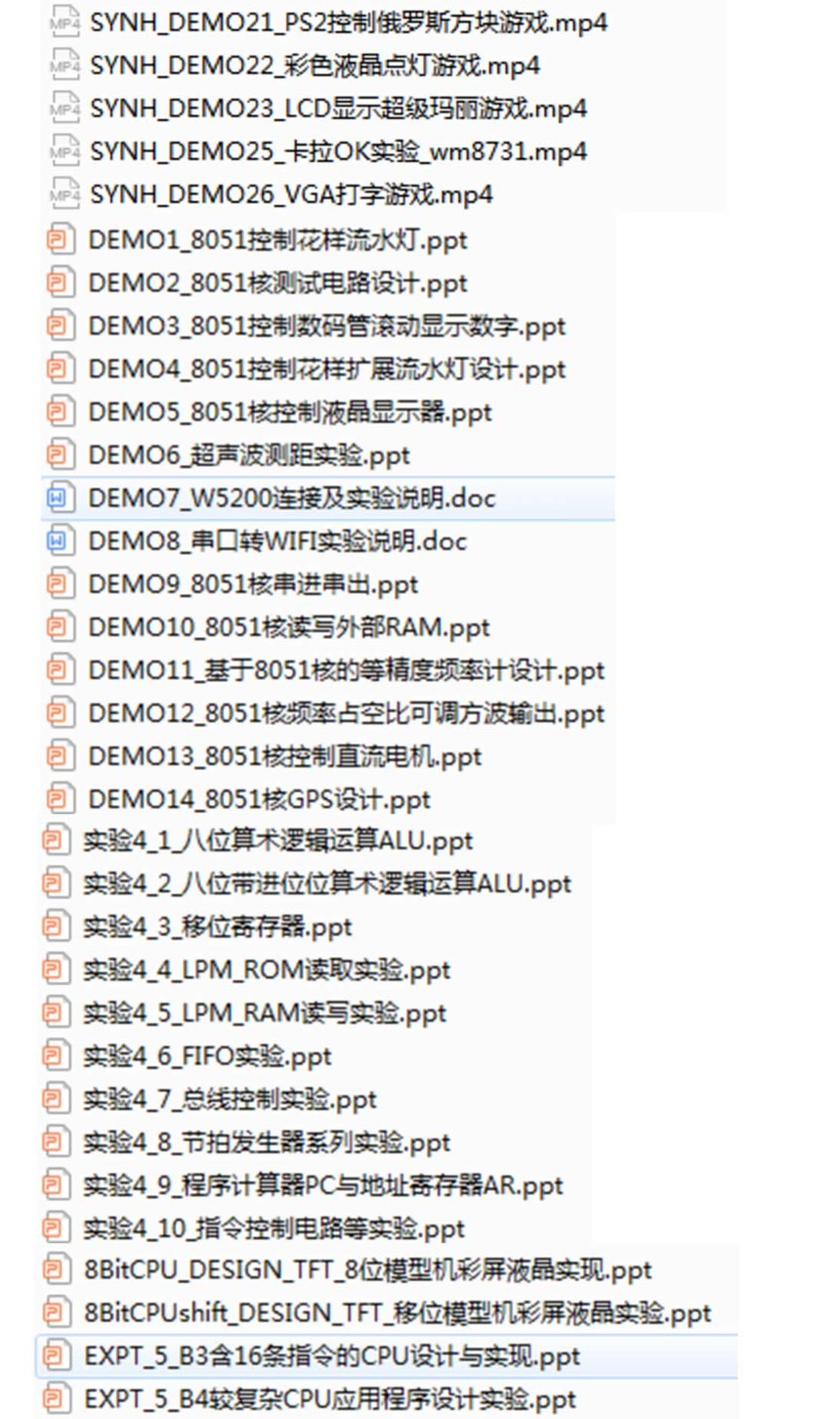

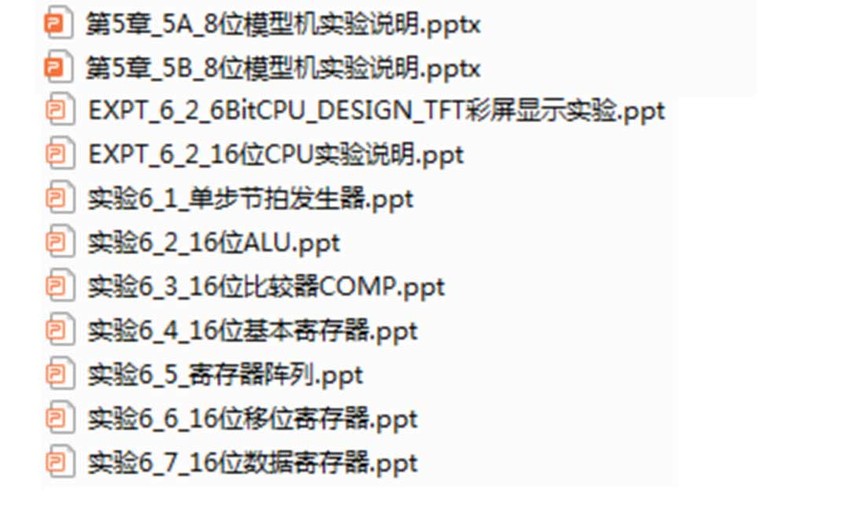

3、綜合設計實驗

   PS2_piano電子琴

   VGA顯示圖像

   uart_串口收發

   串口通信電子琴

   TF卡測試

   TFT液晶顯示字符

   TFT液晶觸摸控制

   HDMI輸入輸出

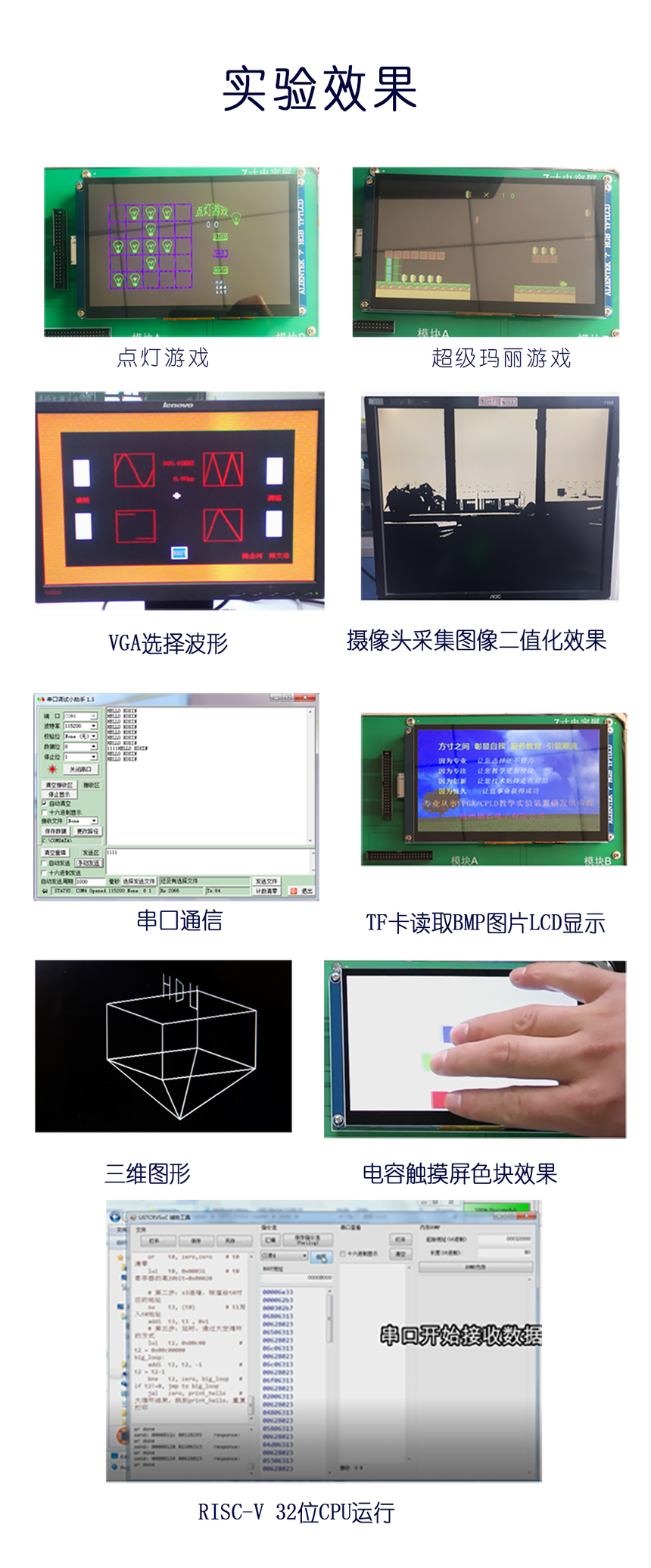

   五子棋游戲

   模塊TF卡音樂播放例程

  卡拉OK實驗_wm8731

   RISC-V 32 CPU運行
