HX1006開發板
收藏
型號：HX1006A
特色： 一、集成USB-Blaster,好處: 1、省去用戶另訂購USB-Blster下載器錢 2、避免JTAG口裸露在外，外界人為觸碰靜電或其他因數導致JTAG口損壞，JTAG口的損壞，導致芯片報廢。 二、Cyclone 10系列,最新Cyclone10系列FPGA 三、提供自動生成引腳和工程文件的軟件,可以自行設定工程名,可以修改引腳名 1、打開軟件，填寫工程文件名，選擇引腳名，也可修改引腳名，每點一下引腳，左邊對應紅框
2、生成工程文件
3、自動鎖定好引腳
4、開發板采用USB-B口結實耐用。

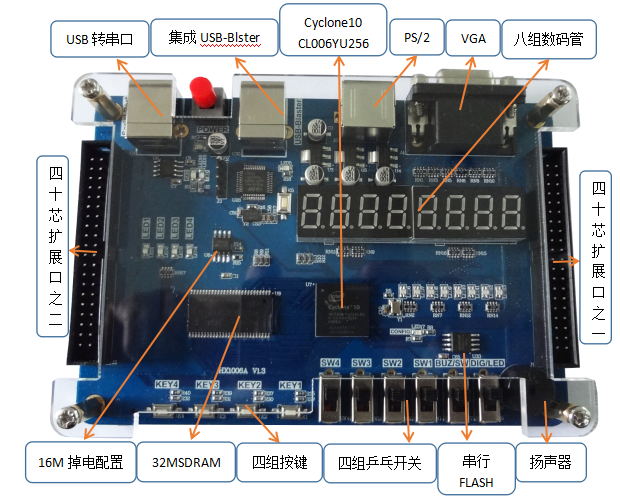

1、電源開關USB供電功能，可通過USB線連接電腦供電。 2、USB 轉串口UART功能USB ，同時實現供電功能，可選擇1或2USB口進行供電，或因板電流小，可同時兩個口同時供電。 3、FPGA Cyclone 10 10CL006Y256C8。 4、USB-Blaster編程接口。 5、PS/2接口接口，可以鍵盤或鼠標。 6、8個動態掃描數碼管。 7、16 個雙色 LED，可實現流水燈功能;和上面8個數碼管復用腳。 8、控制選擇8個數碼管和8個雙色LED復用IO口開關。 9、一路 VGA 接口，VGA 接口為 12bit，可以顯示彩色圖片等信息。 10_11、兩組40 針的擴展IO口，其中 36 個 IO 口，1 路 5V 電源，1路3.3V電源1路GND�？�1個擴展模塊。 12、板載 50M 的有源晶振，給開發板提供穩定的時鐘源。 13、蜂鳴器。 14、控制蜂鳴器乒乓開關，。 15、W25Q64串行存儲器。 16、4個控制IO口輸入輸出開關。 17、6個控制IO口輸入輸出按鍵。 18、256MbitSDRAM。 19、4個LED發光管。 20、FPGA掉電保護SPI FLASH MP16，替用EPCS16，FPGA 配置文件和用戶數據的存儲。 21、在背面，1 路 Micro SD 卡座，支持 SPI和SD 模式。 配套例程：
配套教程及lab:
|
